| 產品編號 | |
|---|
| 產品名稱 | TNSJA油浸自冷感應穩壓器 |
|---|
| 產品類別 | 調壓器 |
|---|

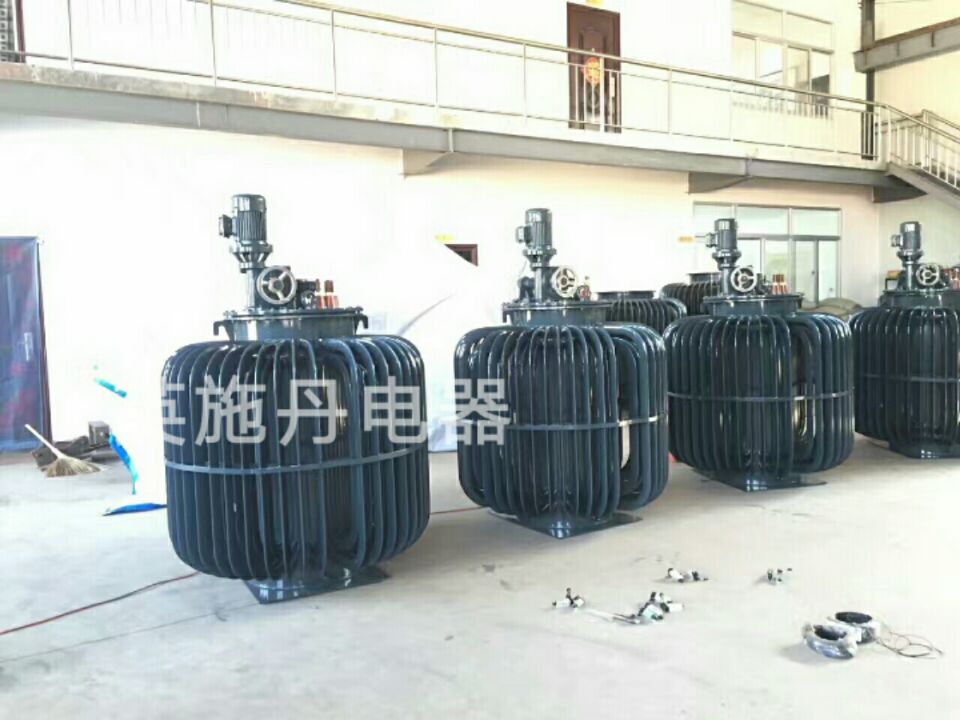

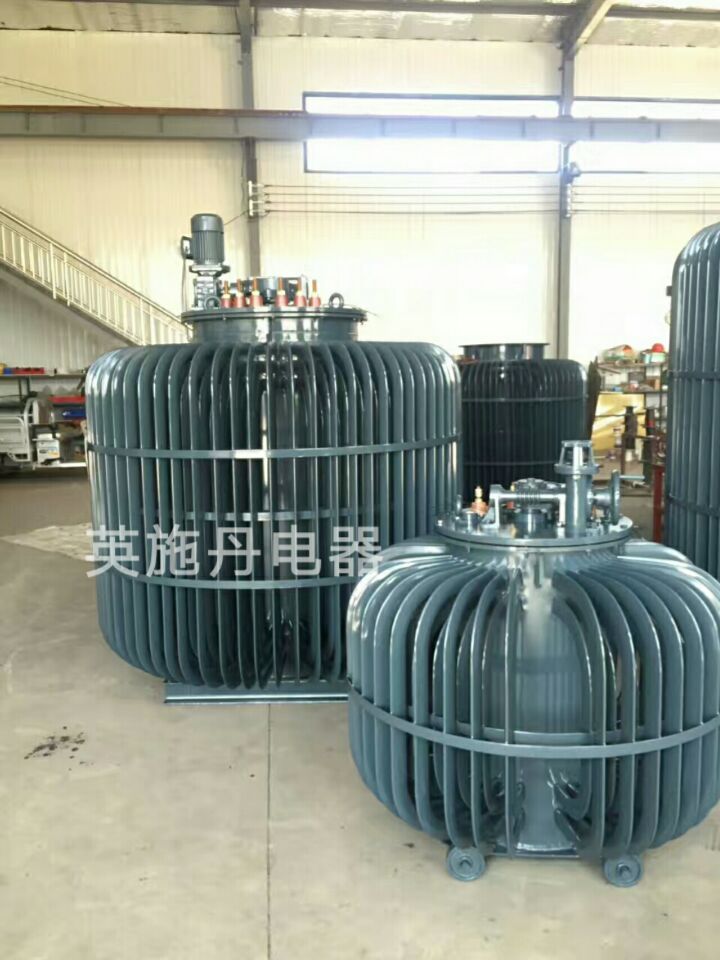

油浸感應式穩壓器參數（TNSJA） 油浸式穩壓器是由調壓變壓器TS(包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構)等組成。通過電傳電動機或手輪機構及齒輪偶合來實現轉動調壓，轉動范圍在180°內，并在油箱上端設有電器限位和機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管撒熱. 1、輸出電壓精確：采用控制基板采用精密羅輯電路配合精密組件，在惡劣的環境下，均可以以精確的電壓輸出，精確度在380V±(1-3%)內，可自由設定 2、無段電壓調整（無刷式）： 感應式、無觸點在負載電壓，呈線性升壓降壓調整. 3、特性優良：采用日制高磁柬矽鋼片，使用空載損失、無載電流減至最低。使穩壓器發揮最高性能，使減少電力損耗. 4、超足容量、超載能力強：本穩壓器可 負載，連續使用，且可瞬間2-3倍電流通過，而不損壞本機 5、堅固耐用、使用年限長：內部主體為感應電壓調整IVR內無碳刷等接觸器及元件，故永不磨損，堅固耐用為主要特點 6、易保養及維護：采用模組化設計，所有元件均可規格化。可需保持內部清潔，無需任何特別保養 7、使用范圍：SMT、CNC、PCB、火花機、大型機床，車間穩壓、全廠穩壓
主要技術指標 · 相數 特殊參數可以定制 單相 | 輸入電壓（V） | 線電壓 （304－456）±20% | 相電壓 （176－264）±20% | 輸出電壓（V） | 線電壓380V±1 | 相電壓220V±1% | 工作頻率Hz | 50－60 | 穩壓時間 | ≤1s（系統電壓變化10%） | 效率 | ≥96% | 絕緣電阻 | ≥2MΩ | 穩壓精度 | ±1%（可選） | 波形畸變 | ≤1%（附加） | 耐壓強度 | 2000V1分鐘無擊穿 | 濾波性能（可選擇） | 頻率0.1MHZ－10GHZ 插入損耗 差模70－100dB：共模100dB | 抗浪涌性能（可選擇） | 尖峰抑制輸入4000V脈寬2μs輸出＜20V：輸入4000V脈寬0.5μs輸出＜20V |
· TNSJA系列型號規格及外形尺寸 · 相數 | 型號 | 輸出容量 （KVA） | 輸出電流 （A） | 外形尺寸 （直徑×高）mm | 凈重（Kg） | 三相系列 | TNSJA－100 | 100 | 157 | Ø900×1370 | 400 | TNSJA－160 | 160 | 243 | Ø1150×1500 | 810 | TNSJA－200 | 200 | 314 | Ø1150×1500 | 850 | TNSJA－250 | 250 | 380 | Ø1150×1560 | 880 | TNSJA－315 | 315 | 478 | Ø1250×1560 | 890 | TNSJA－400 | 400 | 606 | Ø1250×1700 | 1200 | | TNSJA－630 | 630 | 957 | Ø1350×1980 | 1700 | | TNSJA－800 | 800 | 1216 | Ø1550×2150 | 2600 | | TNSJA－1000 | 1000 | 1518 | Ø1550×2150 | 2900 | | 可以定制做到3000KVA | | | | |
